1030nm 200mW 100KHz DFB बटरफ्लाई लेजर डायोड

1030nm 200mW 100KHz DFB बटरफ्लाई लेजर डायोड उच्च-शक्ति, संकीर्ण लाइनविड्थ DFB बटरफ्लाई पैकेज लेजर डायोड है, जिसका व्यापक रूप से फाइबर लेजर या सटीक वर्णक्रमीय माप के लिए बीज स्रोतों के रूप में उपयोग किया जाता है।

जांच भेजें

उत्पाद वर्णन

1.सारांश:

1030nm 200mW 100KHz DFB बटरफ्लाई लेजर डायोड उच्च-शक्ति, संकीर्ण लाइनविड्थ DFB बटरफ्लाई पैकेज लेजर डायोड है, जिसका व्यापक रूप से फाइबर लेजर या सटीक वर्णक्रमीय माप के लिए बीज स्रोत के रूप में उपयोग किया जाता है।

2. विशेषताएं:

• 200mW उच्च आउटपुट पावर;

• 100 किलोहर्ट्ज़ से नीचे संकीर्ण लाइनविड्थ;

• पीएम फाइबर 18dB से अधिक उच्च प्रति;

• 14पिन तितली पैकेज;

•आंतरिक थर्मोइलेक्ट्रिक हीट पंप और मॉनिटर फोटोडायोड;

• क्षेत्र-सिद्ध उच्च विश्वसनीयता।

विश्वसनीयता:टेलकोर्डिया जीआर-468। RoHS

3. अनुप्रयोग:

• लेजर के लिए बीज स्रोत;

• स्पेक्ट्रोस्कोपी;

•ऑप्टिकल सेंसिंग.

4. पूर्ण अधिकतम रेटिंग

पैरामीटर	प्रतीक	न्यूनतम.	अधिकतम.	इकाई
एलडी रिवर्स करंट	आईआर	-	2	V
एलडी फॉरवर्ड करंट	अगर	-	500	एमए
एमपीडी रिवर्स वोल्टेज	वीएमपीडी	-	20	V
थर्मोइलेक्ट्रिक कूलर वोल्टेज	वीटीईसी	-	4.8	V
थर्मोइलेक्ट्रिक कूलर करंट	आईटीईसी	-	2.5	A
ऑपरेटिंग केस का तापमान	टीसी	-45	70	℃
भंडारण तापमान	टीएसटीजी	-40	85	℃
भण्डारण आर्द्रता	-	5	85	%आरएच
इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी)	वीईएसडी	-	500	V
लीड सोल्डरिंग तापमान	STEMP	-	260	℃
लीड सोल्डरिंग का समय	समय		10	सेकंड

5. इलेक्ट्रो-ऑप्टिकल विशेषताएँ (25℃ लेजर तापमान):

पैरामीटर	प्रतीक	स्थिति	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
केंद्र तरंगदैर्घ्य	λसी	टीएल= 15～35℃ सीडब्ल्यू	1028	1030	1032	एनएम
ऑप्टिकल आउटपुट पावर	पीओ	टीएल=25℃	-	200	-	मेगावाट
दहलीज धारा	आईटीएच	टीएल=25℃	-	45	70	एमए
ऑपरेटिंग वोल्टेज	वीओपी	पीओपी= 200mW(CW)	-	-	2.5	V
परिचालन धारा	आईओपी	पीओपी= 200mW(CW)	-	300	500	एमए
लाइनविड्थ चौड़ाई	Δλ	-	-	30	100	KHz
साइड मोड दमन अनुपात	एसएमएसआर	-	-	40	-	डीबी
ध्रुवीकरण विलुप्ति अनुपात	एर	-	18	-	-	डीबी
अस्थायी. तरंग दैर्ध्य गुणांक	Δλ/ΔT	-	-	0.08	-	एनएम/℃
एमपीडी जवाबदेही	इमोन/पॉप	@-5V बायस वोल्टेज	1	-	30	μA/mW
थर्मिस्टर प्रतिरोध	आरटीएच	-	9.5	10	10.5	KΩ

6. ऑप्टिकल फाइबर विशिष्टताएँ:

पैरामीटर	विवरण
फाइबर प्रकार	PM980
बेनी प्रकार	900μm ढीली ट्यूब
बेनी की लंबाई	1.2±0.1मी
कनेक्टर प्रकार	एफसी/एपीसी

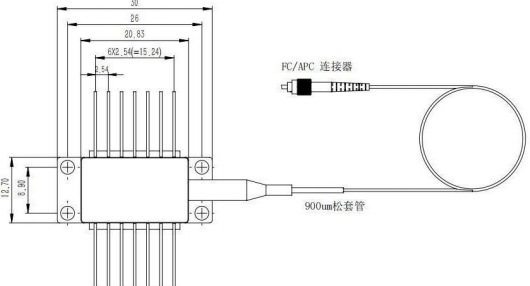

7. पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

टाइप 2

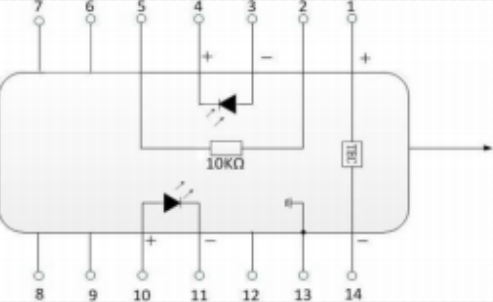

नत्थी करना	विवरण	नत्थी करना	विवरण
1	टीईसी(+)	14	टीईसी(-)
2	thermistor	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	एनसी
4	पीडी मॉनिटर कैथोड (+)	11	लेजर कैथोड (-)
5	thermistor	10	लेजर एनोड (+)
6	एनसी	9	एनसी
7	एनसी	8	एनसी
