उत्पाद वर्णन

1064nm 200mW DFB बटरफ्लाई लेजर डायोड 100kHz की लाइनविड्थ और 200mW तक की आउटपुट पावर वाला एक नैरो-लाइनविड्थ लेजर है, जिसका व्यापक रूप से फाइबर लेजर बीज स्रोतों और लिडार में उपयोग किया जाता है।

1064nm 200mW DFB बटरफ्लाई लेजर डायोड विशेषताएं

200mW उच्च आउटपुट पावर;

क्षेत्र-सिद्ध उच्च विश्वसनीयता;

Hi1060 SM या PM980-HP फ़ाइबर पिगटेल;

14पिन तितली पैकेज;

आंतरिक थर्मोइलेक्ट्रिक हीटपंप और मॉनिटर फोटोडायोड;

विश्वसनीयता:टेलकोर्डिया जीआर-468। RoHS

1064nm 200mW DFB बटरफ्लाई लेजर डायोड अनुप्रयोग:

लेजर के लिए बीज स्रोत;

स्पेक्ट्रोस्कोपी;

ऑप्टिकल सेंसिंग.

अधिकतम निरपेक्ष दर - निर्धारण

पैरामीटर	प्रतीक	न्यूनतम.	अधिकतम.	इकाई
अधिकतम ऑपरेटिंग वोल्टेज	V	-	2.5	V
अधिकतम परिचालन धारा	I	-	500	एमए
एमपीडी रिवर्स वोल्टेज	वीएमपीडी	-	20	V
थर्मोइलेक्ट्रिक कूलर वोल्टेज	वीटीईसी	-	4.8	V
थर्मोइलेक्ट्रिक कूलर करंट	आईटीईसी	-	1.8	A
ऑपरेटिंग केस का तापमान	टीसी	-20	60	℃
भंडारण तापमान	टीएसटीजी	-40	85	℃
भण्डारण आर्द्रता	-	5	85	%आरएच
इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी)	वीईएसडी	-	500	V
लीड सोल्डरिंग तापमान	STEMP	-	260	℃
लीड सोल्डरिंग का समय	समय		10	सेकंड

इलेक्ट्रो-ऑप्टिकल विशेषताएँ (25℃ लेजर तापमान):

पैरामीटर	प्रतीक	स्थिति	न्यूनतम.	प्रकार.	अधिकतम.	इकाई
केंद्र तरंगदैर्घ्य	λसी	टीएल=15~35℃ सीडब्ल्यू	1062	1064	1066	एनएम
ऑप्टिकल आउटपुट पावर	पीओ	टीएल=25℃	-	200	-	मेगावाट
दहलीज धारा	आईटीएच	टीएल=25℃	-	45	70	एमए
ऑपरेटिंग वोल्टेज	वीओपी	IOP= 200mA(CW)	-	-	2.5	V
परिचालन धारा	आईओपी	IOP= 200mA(CW)	-	300	500	एमए
-3dB स्पेक्ट्रल चौड़ाई	Δλ	-	-	0.03	-	एनएम

साइड मोड दमन अनुपात	एसएमएसआर	-	-	40	-	डीबी
ध्रुवीकरण विलुप्ति अनुपात	एर	-	18	-	-	डीबी
अस्थायी. तरंग दैर्ध्य गुणांक	Δλ/ΔT	-	-	0.08	-	एनएम/℃
एमपीडी जवाबदेही	इमोन/पॉप	@-5V बायस वोल्टेज	1	-	30	μA/mW
थर्मिस्टर प्रतिरोध	आरटीएच	-	9.5	10	10.5	KΩ

ऑप्टिकल फाइबर विशिष्टताएँ:

पैरामीटर	विवरण
फाइबर प्रकार	Hi1060 या PM980
बेनी प्रकार	900μm ढीली ट्यूब
बेनी की लंबाई	1.0±0.1 मी
कनेक्टर प्रकार	एफसी/एपीसी

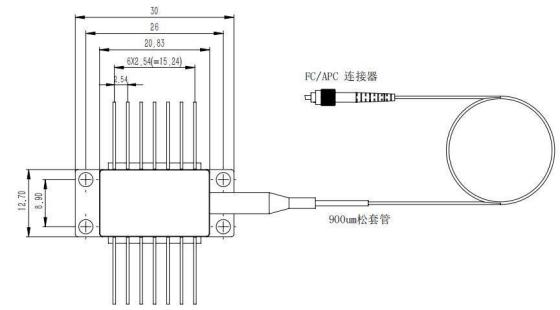

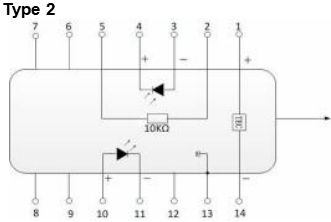

पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी):

नत्थी करना	विवरण	नत्थी करना	विवरण
1	टीईसी(+)	14	टीईसी(-)
2	thermistor	13	केस ग्राउंड
3	पीडी मॉनिटर एनोड (-)	12	एनसी
4	पीडी मॉनिटर कैथोड (+)	11	लेजर कैथोड (-)
5	thermistor	10	लेजर एनोड (+)
6	एनसी	9	एनसी
7	एनसी	8	एनसी

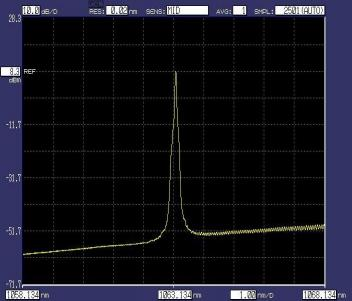

विशिष्ट ऑप्टिकल स्पेक्ट्रम

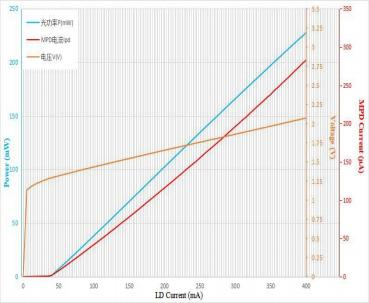

स्पेक्ट्रम (पॉप=200mW,25℃) लाइट-करंट-वोल्टेज वक्र (25 ℃)

आदेश की जानकारी:

बीएफएलडी	-XXXX	-एक्स	XX	-XX	X
लेजर प्रकार	वेवलेंथ	बिजली उत्पादन	फाइबर प्रकार	योजक	पिन-आउट
डीएफबी	1064: 1064एनएम	2H: 200mW	एसएम: Hi1060PM: PM980	एफए: एफसी/एपीसीओअन्य	शून्य: 14पिन प्रकार 2 अनुकूलित (10पिन)

उदाहरण: BFLD-1060-2HSM-FA (ऑर्डर जानकारी: 200mW आउटपुट पावर के साथ 1064nm DFB बटरफ्लाई लेजर डायोड, और FC/APC कनेक्टर के साथ SM Hi1060 फाइबर, पिन-आउट टाइप 2 है)।
