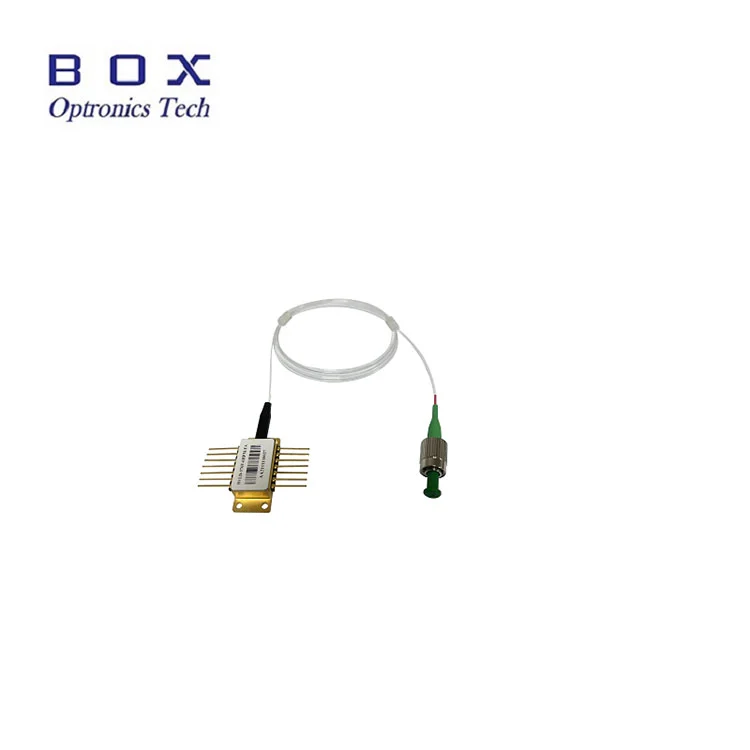

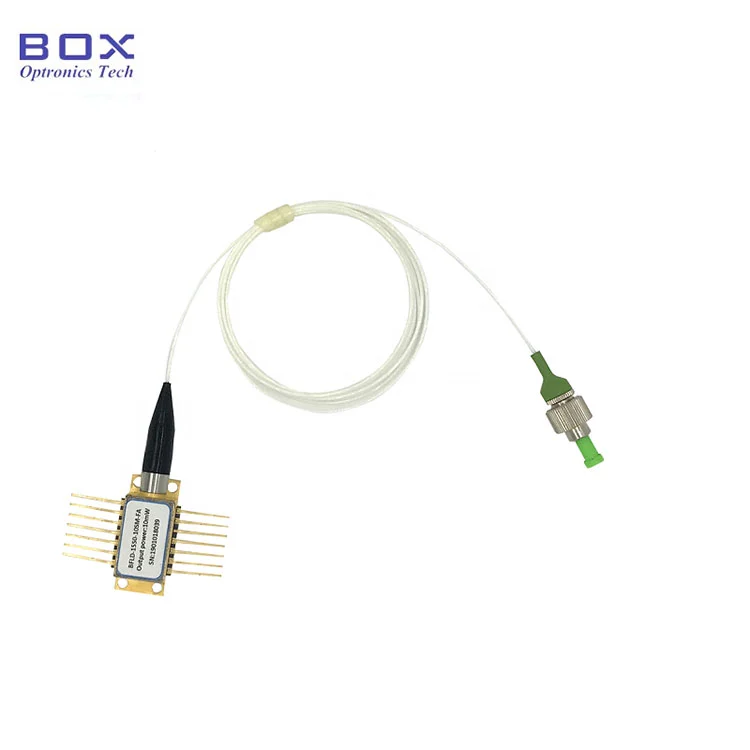

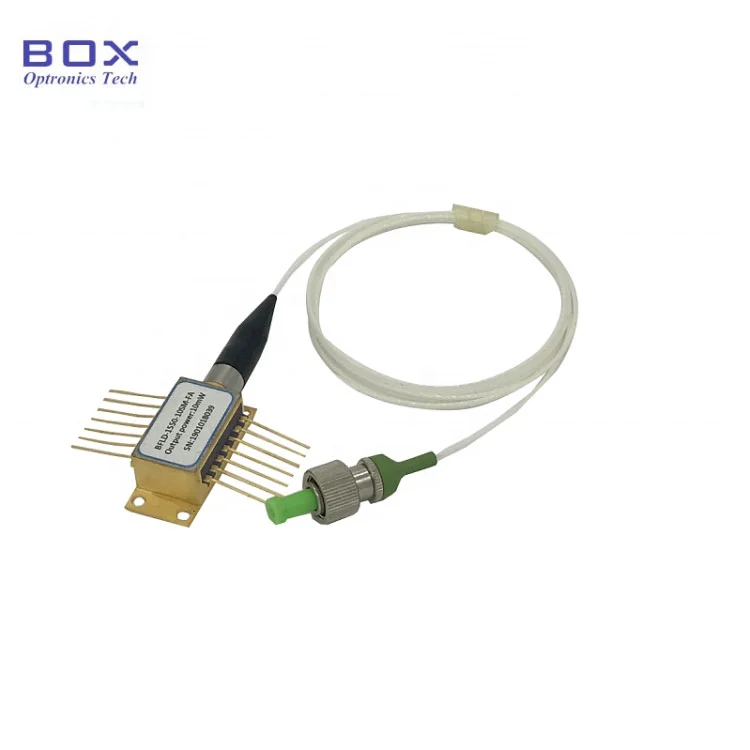

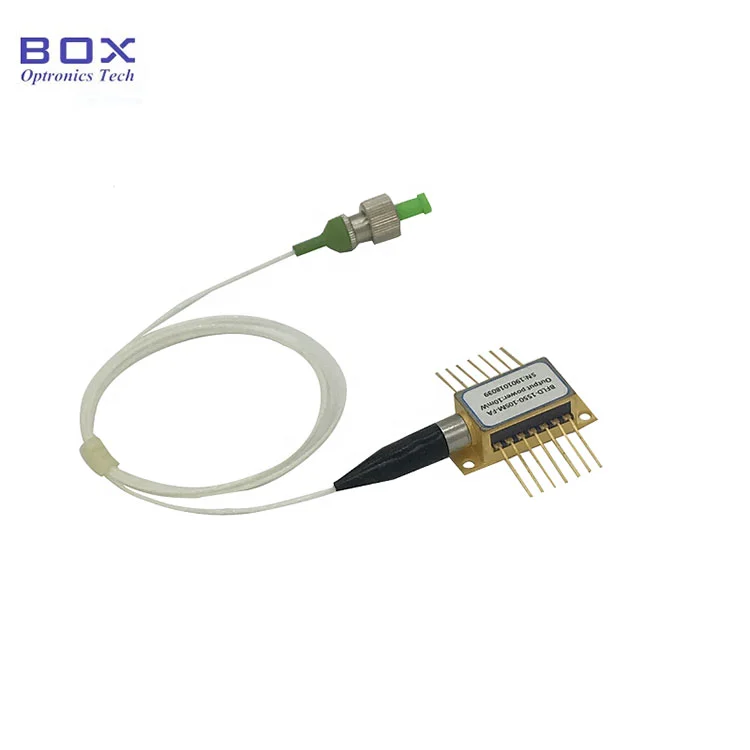

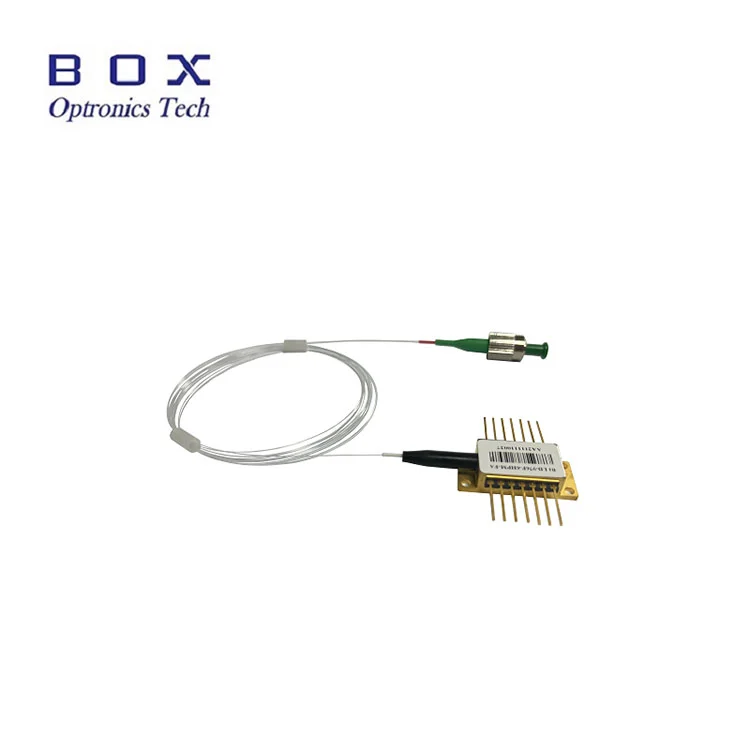

बॉक्स ऑप्ट्रोनिक्स 14pin BTF पैकेज में 1550nm DFB संकीर्ण Linewidth लेजर डायोड प्रदान करता है। ये डिवाइस 100MW तक बहुत स्थिर CW प्रदर्शन और Linewidth की पेशकश करते हैं<100KHz. SM fiber and PM fiber pigtail are optional. They have built-in TEC coolers and monitor PDs. Side-mode suppression ratio is >40db.they अक्सर ऑप्टिकल सेंसिंग और ऑप्टिकल संचार में उपयोग किया जाता है।
बॉक्स ऑप्ट्रोनिक्स 14pin BTF पैकेज में 1550nm DFB संकीर्ण Linewidth लेजर डायोड प्रदान करता है। ये डिवाइस 100MW तक बहुत स्थिर CW प्रदर्शन और Linewidth <100kHz की पेशकश करते हैं। एसएम फाइबर और पीएम फाइबर पिगटेल वैकल्पिक हैं। उनके पास अंतर्निहित टीईसी कूलर हैं और पीडीएस की निगरानी करते हैं। साइड-मोड दमन अनुपात> 40db है। वे अक्सर ऑप्टिकल सेंसिंग और ऑप्टिकल संचार में उपयोग किए जाते हैं।
● 1550NM DFB लेजर;
● संकीर्ण लाइनविड्थ <100kHz;
● 100MW उच्च आउटपुट पावर;
● अंतर्निहित टीईसी और मॉनिटर पीडी;
● विश्वसनीयता: टेल्कॉर्डिया जीआर -468। रोह
● लिडार;
● पवन रडार;
● ऑप्टिकल फाइबर सेंसिंग;
● सुसंगत संचार।
| पैरामीटर | प्रतीक | स्थिति | मिन। | टाइप। | अधिकतम। | इकाई |
| केंद्र तरंग दैर्ध्य | नियंत्रण रेखा | Tl = 15 ～ 35 ℃ que | 1545 | 1550 | 1555 | एनएम |
| ऑप्टिकल आउटपुट शक्ति | बाद | - | 100 | 150 | - | मेगावाट |
| थ्रेशोल्ड करंट | Ith | - | - | - | 50 | एमए |
| ऑपरेटिंग वोल्टेज | जीटीसी | पीओ = 10MW (सीडब्ल्यू) | - | - | 2.5 | V |
| संचालन करंट | आईओपी | पीओ = 10MW (सीडब्ल्यू) | - | 650 | 800 | एमए |
| स्पेक्ट्रल लाइनविड्थ | लाव | फंसी | - | - | 100 | KHz |
| एमपीडी जवाबदेही | इमोन / पॉप | - | 1 | - | 30 | μA/MW |
| पक्ष-मोड दमन अनुपात | स्वामी | सीडब्ल्यू | 40 | - | - | डीबी |
| ऑप्टिकल अलगाव | - | -10 |
40
|
-
|
-
|
डीबी |
|
| टीईसी सेट तापमान | टी | - | 15 | - | 35 | ℃ |
| थर्मिस्टर करंट | आईटीसी | - | - | - | 0.5 | एमए |
| थर्मिस्टर प्रतिरोध | आरथ | टीएल = 25 ℃ | 9.5 | 10 | 10.5 | K |
| TEC वर्तमान | आईटीईसी | Tl = 25 ℃, tc = 70 ℃ | - | - | 1.5 | A |
| टीईसी वोल्टेज | VTEC | Tl = 25 ℃, tc = 70 ℃ | - | - | 3.5 | V |
| टीईसी क्षमता | Δt | टीसी = 70 ℃ | - | - | 50 | ℃ |
| तरंग दैर्ध्य बहाव (ईओएल) | △ λ | 25 साल से अधिक के जीवनकाल का परीक्षण किया | - | - | ± 0.1 | एनएम |
| तरंग दैर्ध्य तापमान गुणांक | डीएल/डीटी | टीईसी तापमान 15 ℃ से 35 ℃ पर | - | 0.1 | - | एनएम/℃ |
| तरंग दैर्ध्य वर्तमान मॉड्यूलेशन गुणांक | आईटीआर | 200-800ma | 0.2 | - | 0.4 | GHz/Ma |
शिपिंग से पहले सभी उत्पादों का परीक्षण किया गया है;
सभी उत्पादों में 1 वर्ष की वारंटी है। (गुणवत्ता गारंटी अवधि के बाद उचित रखरखाव सेवा शुल्क लेने के लिए शुरू किया गया।)
हम आपके व्यवसाय की सराहना करते हैं और तत्काल 7 दिन की वापसी नीति प्रदान करते हैं। (आइटम प्राप्त करने के 7 दिन बाद);
यदि आप हमारे स्टोर से जो आइटम खरीदते हैं, वह पूर्ण गुणवत्ता की नहीं है, तो वे निर्माताओं के विनिर्देशों के लिए इलेक्ट्रॉनिक रूप से काम नहीं करते हैं, बस उन्हें प्रतिस्थापन या धनवापसी के लिए हमें वापस करें;
यदि आइटम दोषपूर्ण हैं, तो कृपया हमें डिलीवरी के 3 दिनों के भीतर सूचित करें;
धनवापसी या प्रतिस्थापन के लिए अर्हता प्राप्त करने के लिए किसी भी आइटम को उनकी मूल स्थिति में लौटा दिया जाना चाहिए;
खरीदार सभी शिपिंग लागत के लिए जिम्मेदार है।
प्रश्न: साइड - मोड दमन अनुपात क्या हो सकता है?
A: यह 40db से अधिक है। यदि आपके पास उच्च आवश्यकताएं हैं, तो कृपया यह जांचने के लिए हमसे संपर्क करें कि क्या अनुकूलन उपलब्ध है।
प्रश्न: मुझे इस तरह के संकीर्ण लाइनविड्थ की आवश्यकता नहीं है। क्या आपके पास एक व्यापक के साथ कुछ है?
एक: बेशक। 200-400kHz, 600kHz, XXMHz ... कृपया हमारे साथ जाँच करें।
