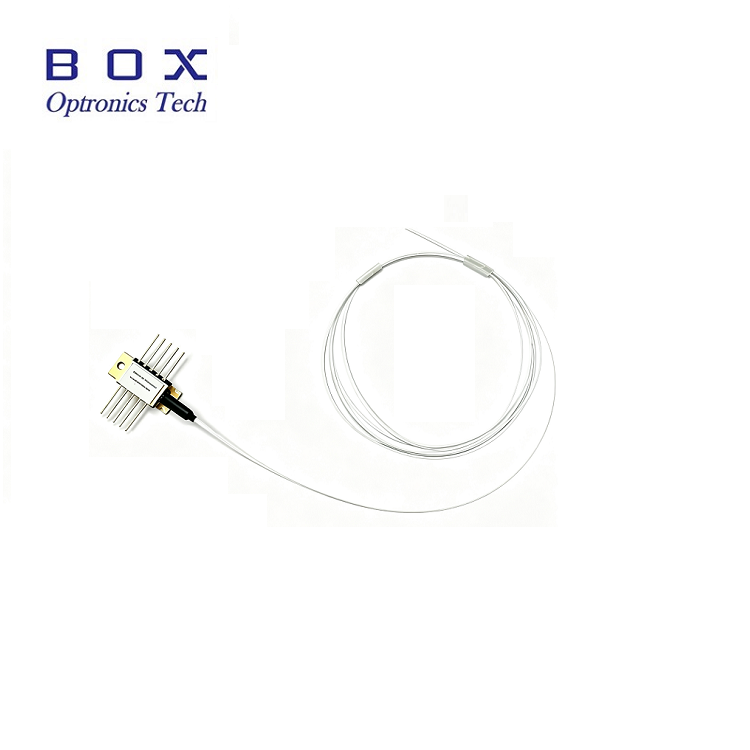

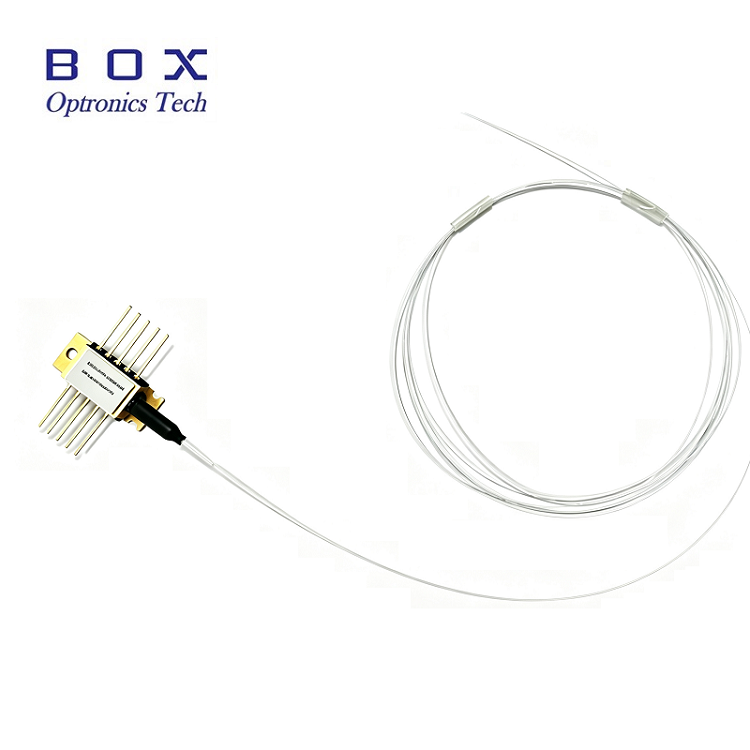

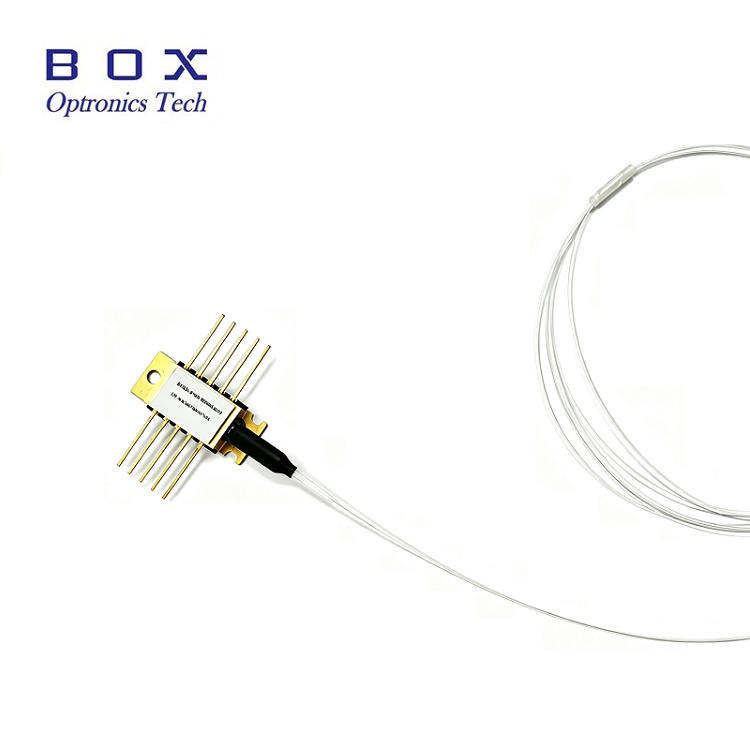

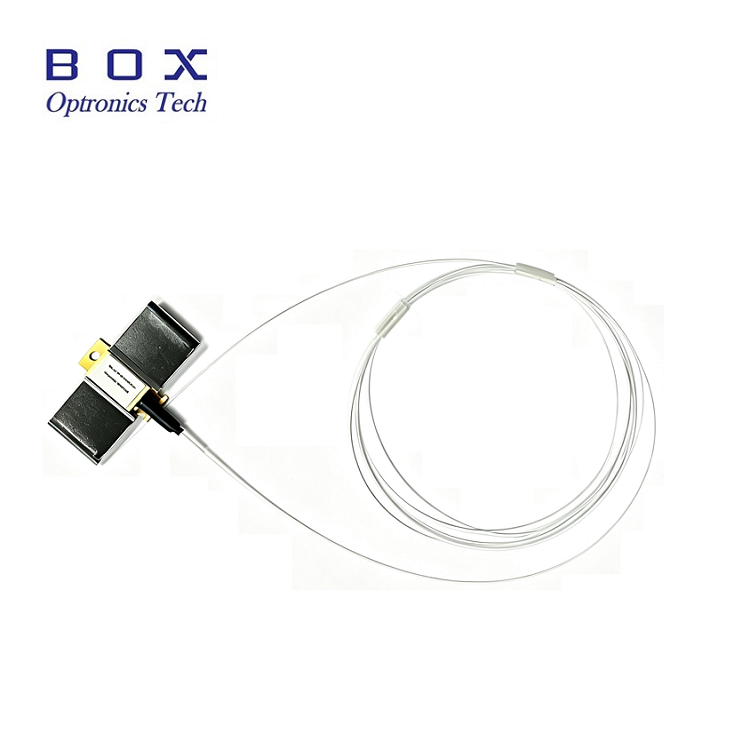

980nm 10pin मिनी बटरफ्लाई कूल्ड पंप लेजर डायोड मॉड्यूल

बॉक्स ऑप्ट्रोनिक्स के 980nm 10pin मिनी बटरफ्लाई कूल्ड पंप लेजर डायोड मॉड्यूल के अद्वितीय प्रदर्शन की खोज करें - DWDM EDFA और लंबी दूरी के CATV सिस्टम में उच्च-शक्ति, तरंग दैर्ध्य-स्थिर पंपिंग के लिए आपका अंतिम समाधान। उन्नत FBG स्थिरीकरण के साथ इंजीनियर किया गया, यह भली भांति बंद करके सील किया गया मॉड्यूल उत्सर्जन को सटीक रूप से 974nm या 976nm पर लॉक करता है, जो अलग-अलग तापमान और ड्राइव करंट के तहत भी 600mW तक किंक-मुक्त आउटपुट प्रदान करता है। इसका एकीकृत टीईसी, थर्मिस्टर और मॉनिटर डायोड असाधारण ट्रैकिंग त्रुटि और पावर स्थिरता सुनिश्चित करते हैं, जबकि एसएम/पीएम फाइबर के साथ एपॉक्सी-मुक्त 10-पिन बटरफ्लाई पैकेज विश्वसनीय, शोर-मुक्त संचालन की गारंटी देता है। असम्बद्ध स्पेक्ट्रम नियंत्रण और उच्चतम उपलब्ध शक्तियों की मांग करने वाले सिस्टम इंटीग्रेटर्स और नेटवर्क इंजीनियरों के लिए डिज़ाइन किया गया, यह मॉड्यूल पंप की संख्या को कम करता है, कूलिंग जटिलता को कम करता है, और एम्पलीफायर के जीवनकाल को बढ़ाता है। टेल्कोर्डिया जीआर-468 अनुपालन और अनुकूलित तरंगदैर्घ्य चयन के लिए बॉक्स ऑप्ट्रोनिक्स पर भरोसा करें - क्योंकि आपकी अगली पीढ़ी के ऑप्टिकल नेटवर्क में प्रत्येक मिलीवाट मायने रखता है। -20 डिग्री सेल्सियस से 75 डिग्री सेल्सियस तक लगातार प्रदर्शन देने वाली सिद्ध, क्षेत्र-तैयार पंपिंग तकनीक के साथ अपने बुनियादी ढांचे को उन्नत करने के लिए अभी ऑर्डर करें।

जांच भेजें

उत्पाद वर्णन

1. उत्पाद विवरण:

980nm 10pin मिनी बटरफ्लाई कूल्ड पंप लेजर डायोड मॉड्यूल को एपॉक्सी-मुक्त और फ्लक्स-मुक्त 10-पिन बटरफ्लाई पैकेज में भली भांति बंद करके सील किया गया है और इसमें एक थर्मिस्टर, थर्मोइलेक्ट्रिक कूलर और मॉनिटर डायोड अंतर्निहित है।

980 एनएम 10पिन मिनी बटरफ्लाई कूल्ड पंप लेजर डायोड मॉड्यूल उत्सर्जन तरंग दैर्ध्य को "लॉक" करने के लिए एफबीजी स्थिरीकरण का उपयोग करता है। यह तापमान, ड्राइव करंट और ऑप्टिकल फीडबैक में बदलाव के तहत भी शोर-मुक्त नैरोबैंड स्पेक्ट्रम प्रदान करता है। तरंग दैर्ध्य चयन उन अनुप्रयोगों के लिए उपलब्ध है जिनके लिए उच्चतम उपलब्ध शक्तियों के साथ स्पेक्ट्रम नियंत्रण में उच्चतम प्रदर्शन की आवश्यकता होती है। यह मॉड्यूल Telcord ia GR-468-CORE आवश्यकता में वर्णित का अनुपालन करता है।

2. उत्पाद विशेषताएं:

किंक-मुक्त ऑपरेटिंग पावर 400mW या 600mW;

SM Hi1060 या PM980 फाइबर के साथ 10-पिन तितली पैकेज;

फाइबर ब्रैग झंझरी स्थिरीकरण, तरंग दैर्ध्य चयन उपलब्ध;

एकीकृत थर्मोइलेक्ट्रिक कूलर, थर्मिस्टर और मॉनिटर डायोड।

3. अनुप्रयोग:

डेंस वेवलेंथ डिवीजन मल्टीप्लेक्सिंग (डीडब्ल्यूडीएम) एर्बियम डोप्ड फाइबर एम्पलीफायर्स (ईडीएफए);

कम पंप-गणना ईडीएफए आर्किटेक्चर;

बहुत लंबी दूरी की केबल टेलीविजन (सीएटीवी) ट्रंक और बहुत उच्च नोड गिनती वितरण।

4. पूर्ण अधिकतम रेटिंग:

पैरामीटर	प्रतीक	न्यूनतम.	प्रकार.	अधिकतम.	इकाई	टिप्पणियाँ
ऑपरेटिंग केस का तापमान	TCASE	-20	-	75	℃	-
भंडारण तापमान	टीएसटीजी	-40	-	85	℃	2000 घंटे
एलडी फॉरवर्ड करंट	अगर	-	-	1100	एमए	-
एलडी रिवर्स करंट	आईआर	-	-	10	यूए	-
एलडी रिवर्स वोल्टेज	वी.आर	-	-	2	V	-
पीडी फॉरवर्ड करंट	आईपीडी	-	-	-10	एमए	-
पीडी रिवर्स वोल्टेज	वीपीडी	-	-	20	V	-
टीईसी वर्तमान	आईटीईसी	-	-	2	A	-
टीईसी वोल्टेज	वीटीईसी	-	-	3.0	V	-
फाइबर मोड़ त्रिज्या	-	30	-	-	मिमी	-
सापेक्षिक आर्द्रता	आरएच	0	-	95%	-	गैर संघनक
लीड सोल्डरिंग का समय	-	-	-	10	दूसरा	260℃
फाइबर अक्षीय खींच बल	-	-	-	5	N	-
फाइबर साइड पुल बल	-	-	-	2.5	N	-

5. इलेक्ट्रो-ऑप्टिकल विशेषताएँ (25℃ लेजर तापमान):

पैरामीटर	प्रतीक	न्यूनतम.	प्रकार.	अधिकतम.	इकाई	टिप्पणियाँ
एलडी थ्रेशोल्ड करंट	आईटीएच		90	110	एमए	सीडब्ल्यू
बिजली उत्पादन	पीएफ		400		मेगावाट	यदि(बीओएल)<900एमए
बिजली उत्पादन	पीएफ		600		मेगावाट	यदि(बीओएल)<1000mA
एलडी फॉरवर्ड करंट	अगर			1200	एमए	पीएफ = रेटेड पावर
किंक मुक्त शक्ति	PKINK	700			मेगावाट	>= 1.2*रेटेड पावर
किंक मुक्त धारा	IKINK	>= 1.2*यदि(बीओएल)			एमए	[1]
एलडी फॉरवर्ड वोल्टेज	वी.एफ			2.5	V	पीएफ = रेटेड पावर
केंद्र तरंगदैर्घ्य	λC	973	974	975	एनएम	पीक, पीएफ = रेटेड पावर
केंद्र तरंगदैर्घ्य	λC	975	976	977	एनएम	पीक, पीएफ = रेटेड पावर
चरम तरंग दैर्ध्य मोड़	△λp/△Tamb			0.02	एनएम/℃	टी: एफबीजी तापमान।
स्पेक्ट्रम की चौड़ाई	△λ			2	एनएम	आरएमएस@-13डीबी
स्पेक्ट्रम स्थिरता		-0.5		0.5	एनएम	पीएफ = रेटेड पावर, टी = 60 एस
जवाबदेही की निगरानी करें	आईएम/पीएफ		1	20	यूए/मेगावाट	वीपीडी=5वी,पीएफ=रेटेड पावर
जवाबदेही स्थिरता की निगरानी करें				20%		@सभी ऑपरेटिंग तापमान
डार्क करंट की निगरानी करें	पहचान			50	ना	वीपीडी=5वी
टीईसी वर्तमान	आईटीईसी			1.5	A	TCASE=75℃
टीईसी वोल्टेज	वीटीईसी			3.0	V	TCASE=75℃
टीईसी मॉड्यूल बिजली की खपत	P			5	W	TCASE=75℃
पावर स्थिरता >20mW 10-20mW3.5-10mW				0.20.51	डीबी	पीक-टू-पीक, टी = 60, डीसी से 50 किलोहर्ट्ज़ नमूनाकरण, टीसी = 25 ℃
ट्रैकिंग त्रुटि	ते	-0.5		0.5	डीबी	टीसी=-5~75℃, संदर्भित [2]
थर्मिस्टर प्रतिरोध	आरटीएच	9.5	10	10.5	कोहम	टीएसटीजी=25℃
थर्मिस्टर बी स्थिरांक	बीटीएच		3900		k	टीएसटीजी=25℃

टिप्पणियाँ:

[1] किंक करंट को उस धारा के रूप में परिभाषित किया जाता है जो एक रैखिक फिट से प्रकाश बनाम वर्तमान ढलान (डीएल/डीआई) का विचलन +/-50% से अधिक है, पीकिंक> = 1.2 * रेटेड पावर, आईकिंक> = यदि (बीओएल) * 1.2

[2] ट्रैकिंग त्रुटि को किसी दिए गए केस तापमान पर परिभाषित किया गया है, यह केस 25 ℃ पर मापे गए मान के सापेक्ष, निरंतर मॉनिटर करंट पर फाइबर पावर में परिवर्तन है।

6. ऑप्टिकल फाइबर विशिष्टताएँ:

पैरामीटर	विवरण
फाइबर प्रकार	Hi1060 या PM980 फाइबर
बेनी प्रकार	नंगे रेशे
बेनी की लंबाई	2.0±0.2 मी
कनेक्टर प्रकार	बिना

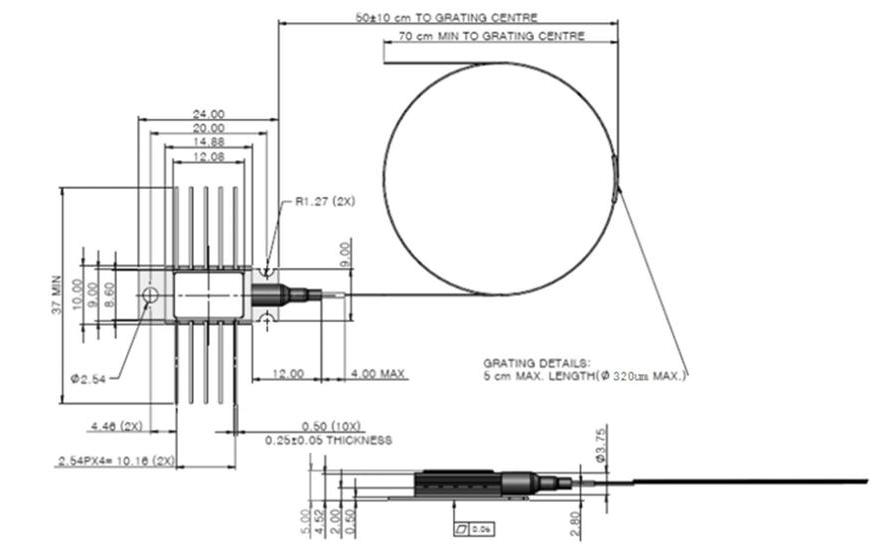

7. पैकेज ड्राइंग और पिन-आउट परिभाषा (यूनिट: मिमी):

980nm 10pin mini butterfly cooled pump laser diode module

नत्थी करना	विवरण	नत्थी करना	विवरण
1	टीईसी(+)	10	टीईसी(-)
2	thermistor	9	केस ग्राउंड
3	पीडीएनोड	8	एनसी
4	पीडी कैथोड	7	एलडी कैथोड
5	thermistor	6	एलडी एनोड

8. आदेश देने की जानकारी:

बीएफएलडी	-XXXF	-XX	XX	-एक्स	XX	X
लेज़र	वेवलेंथ	बिजली उत्पादन	फाइबर प्रकार	पैकेट	कनेक्टर प्रकार	ढीली ट्यूब
पम्पलेजर	974: 974 एनएम976: 976 एनएम	4H: 400mW6H: 600mW	एसएम: एकल मोडपीएम: ध्रुवीकरण बनाए रखना	-एच: 10पिनशून्य: 14पिन	एफए: एफसी/एपीसीएसए: एससी/एपीसीएन0: शून्य	शून्य: नंगे रेशे 1: ढीली ट्यूब
