दुनिया का पहला पेरोव्स्काइट लेजर विकसित किया गया है।

झेजियांग यूनिवर्सिटी के कॉलेज ऑफ ऑप्टोइलेक्ट्रॉनिक साइंस एंड इंजीनियरिंग और हेनिंग इंटरनेशनल यूनिवर्सिटी की एक टीम ने हाल ही में अंतरराष्ट्रीय जर्नल नेचर में दुनिया के पहले पेरोव्स्काइट लेजर पर अपने शोध निष्कर्ष प्रकाशित किए। यह उपकरण, जो दोहरी ऑप्टिकल माइक्रोकैविटी संरचना का उपयोग करता है, कम बिजली की खपत को आसान ट्यूनेबिलिटी के साथ जोड़ता है, जो इसे ऑप्टिकल डेटा ट्रांसमिशन जैसे अनुप्रयोगों और एकीकृत फोटोनिक चिप्स और पहनने योग्य उपकरणों में प्रकाश उत्सर्जक डायोड के रूप में उपयुक्त बनाता है।

सेमीकंडक्टर लेजरकंप्यूटिंग में महत्वपूर्ण प्रकाश स्रोत हैं। पेरोव्स्काइट सेमीकंडक्टर्स कम परिचालन लागत और सिलिकॉन-आधारित ऑप्टोइलेक्ट्रॉनिक प्लेटफार्मों में आसान एकीकरण के साथ लेजर सामग्रियों का एक नया वर्ग है। उनके ट्यून करने योग्य उत्सर्जन स्पेक्ट्रा ऑप्टिकली संचालित लेज़रों को न्यूनतम संभव लेज़िंग सीमा तक पहुंचने में सक्षम बनाते हैं, जिससे महत्वपूर्ण तकनीकी अवसर खुलते हैं। लेज़रों को चलाने के लिए आवश्यक बाहरी ऊर्जा आमतौर पर दो रूपों में प्रदान की जाती है: विद्युत ऊर्जा और ऑप्टिकल ऊर्जा। हालाँकि, ऑप्टिकल नियंत्रण के लिए आमतौर पर उच्च गुणवत्ता वाले बाहरी प्रकाश स्रोतों की आवश्यकता होती है, जिससे व्यवहार्य उपकरणों की संख्या सीमित हो जाती है। विद्युत चालित पेरोव्स्काइट लेजर विकसित करना पेरोव्स्काइट ऑप्टोइलेक्ट्रॉनिक्स में एक मौलिक चुनौती है।

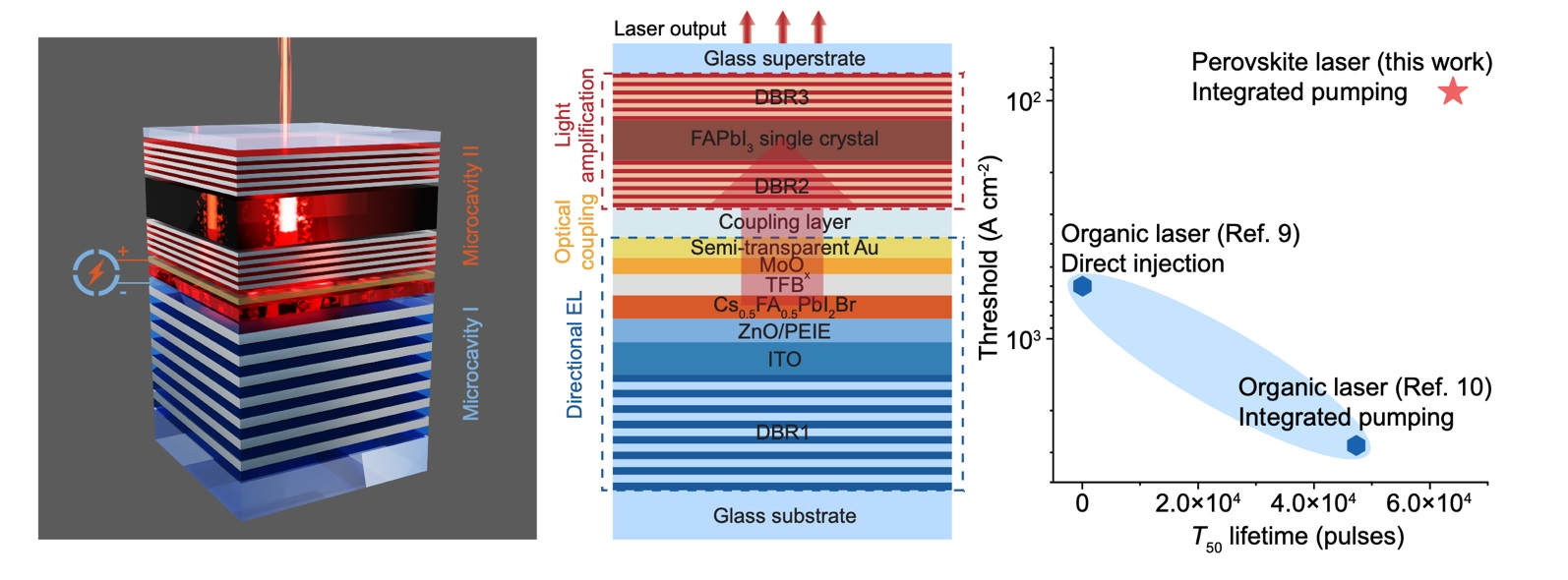

यह उपकरण कथित तौर पर विद्युत रूप से उत्तेजित माइक्रोकैविटी पेरोव्स्काइट एलईडी द्वारा उत्पन्न बड़ी संख्या में फोटॉन को दूसरी माइक्रोकैविटी में कुशलतापूर्वक जोड़ता है। वहां, वे एकल-क्रिस्टल पेरोव्स्काइट लाभ माध्यम से उत्साहित होते हैं, जो 82.7% तक की उच्च युग्मन दक्षता के साथ लेज़िंग उत्पन्न करता है। इस नए सेमीकंडक्टर लेजर को ट्रिगर करने के लिए आवश्यक शुरुआती करंट 92 एम्पीयर प्रति वर्ग सेंटीमीटर है, जो कि सर्वोत्तम विद्युत चालित कार्बनिक लेजर की तुलना में अधिक परिमाण का क्रम है, और उत्कृष्ट स्थिरता प्रदर्शित करता है।
