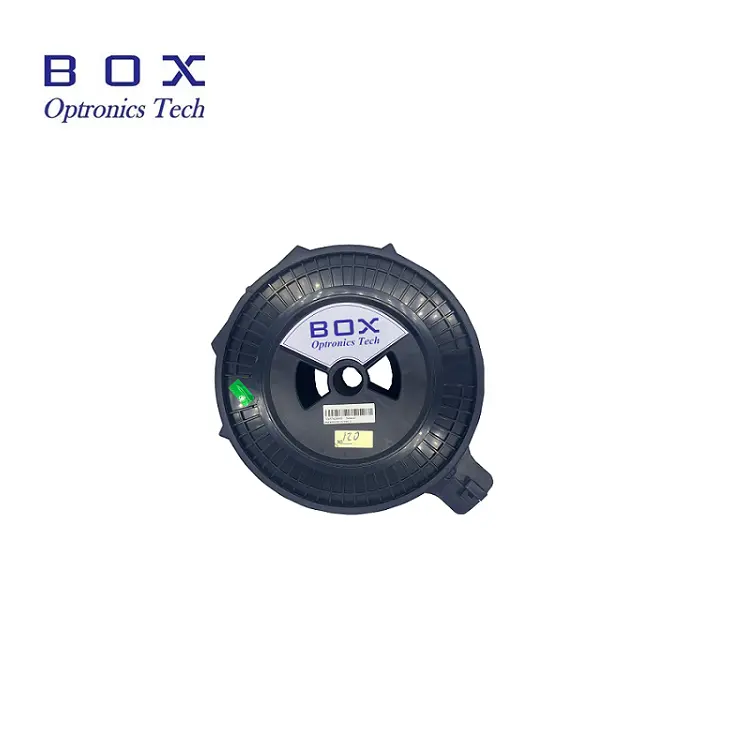

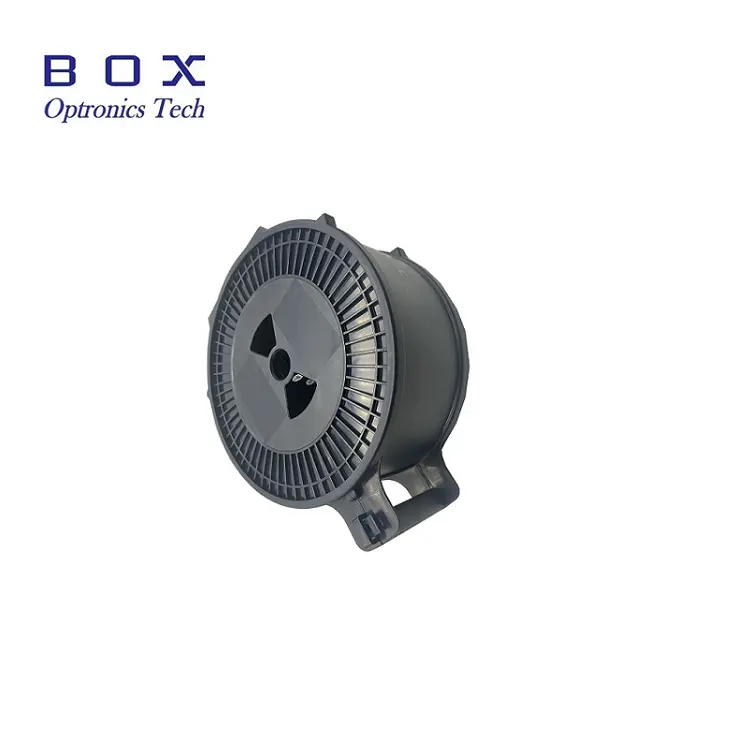

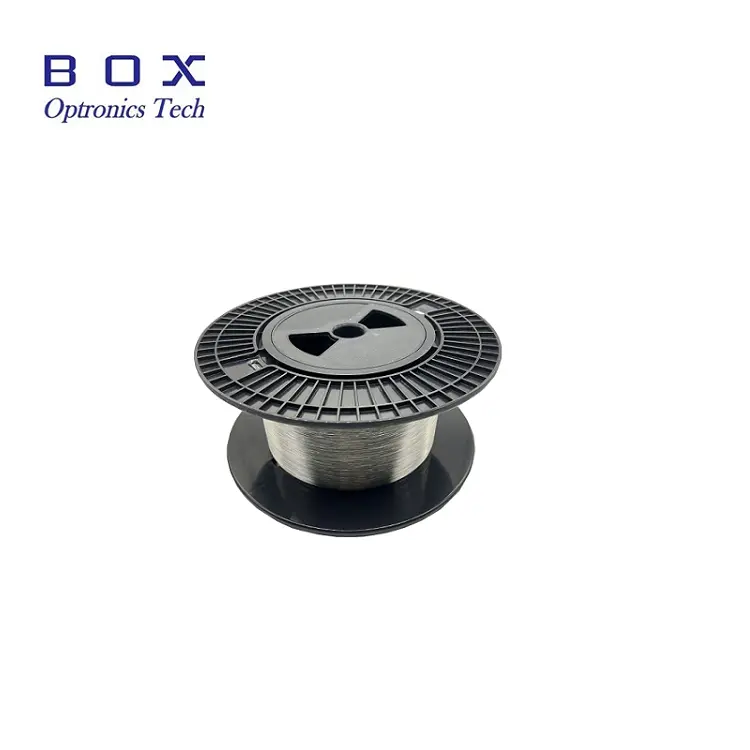

पांडा पीएम डबल क्लैड थ्यूलियम डोप्ड फाइबर एक आंखों के लिए सुरक्षित, उच्च शक्ति, संकीर्ण-लाइनविड्थ 2μm फाइबर एम्पलीफायर डिजाइन है। टीएम आयन डोपिंग को अनुकूलित करके, यह 793 एनएम तरंग दैर्ध्य पर पंप किए जाने पर उच्च ढलान दक्षता, उच्च अवशोषण गुणांक और उच्च ध्रुवीकरण विलुप्त होने का अनुपात प्रदर्शित करता है।
पांडा पीएम डबल क्लैड थ्यूलियम डोप्ड फाइबर एक आंखों के लिए सुरक्षित, उच्च शक्ति, संकीर्ण-लाइनविड्थ 2μm फाइबर एम्पलीफायर डिजाइन है। टीएम आयन डोपिंग को अनुकूलित करके, यह 793 एनएम तरंग दैर्ध्य पर पंप किए जाने पर उच्च ढलान दक्षता, उच्च अवशोषण गुणांक और उच्च ध्रुवीकरण विलुप्त होने का अनुपात प्रदर्शित करता है।
उच्च ढलान दक्षता;
उच्च ध्रुवीकरण विलुप्ति अनुपात.
आंखों के लिए सुरक्षित (2μm) फाइबर लेजर;
2μm फाइबर एम्पलीफायर।
| भाग संख्या: | बीटीडीएफ-10/130-पीएम | |
| ऑप्टिकल विशिष्टताएँ | ऑपरेटिंग तरंग दैर्ध्य | 1600-2100nm |
| कोर संख्यात्मक एपर्चर | 0.14±0.01 | |
| क्लैडिंग संख्यात्मक एपर्चर | ≥ 0.46 | |
| कोर अवशोषण @793एनएम | 3.2 ± 0.2dB/m | |
| कोर क्षीणन@860nm | ≤15.0dB/किमी | |
| birefringence | 2.5±0.5 X10-4 | |
| आयाम और यांत्रिक विशिष्टताएँ |
कोर व्यास | 10.0 ± 1.0μm |
| आवरण व्यास | 130.0 ±3.0μm | |
| आवरण का आकार | गोल, पांडा | |
| कोटिंग व्यास | 245.0 ± 15.0μm | |
| लेपित सामग्री | कम अपवर्तक सूचकांक कोटिंग | |
| मैट्रिक्स सामग्री | क्वार्ट्ज | |
| यांत्रिक शक्ति | ≥100kpsi | |
