एफबीजी स्थिर पंप लेजर

बॉक्स ऑप्ट्रोनिक्स फाइबर-ब्रैग-ग्रेटिंग एफबीजी स्टेबलाइज्ड पंप लेजर कॉम्पैक्ट लेजर डायोड हैं जिन्हें पंप लेजर के रूप में उपयोग के लिए डिज़ाइन किया गया है। बटरफ्लाई पैकेज में एक एकीकृत थर्मोइलेक्ट्रिक कूलर (TEC) और थर्मिस्टर होता है। काले बैंड की एक जोड़ी द्वारा चिह्नित फाइबर के क्षेत्र में फाइबर में एक झंझरी होती है, जो लेजर को प्रतिक्रिया प्रदान करने के लिए ब्रैग परावर्तक के रूप में कार्य करती है। एफबीजी स्थिर डिजाइन एक आउटपुट उत्पन्न करता है जो उपग्रह मोड द्वारा वर्णक्रमीय रूप से विस्तृत होता है। एक एफबीजी स्थिर लेजर एक अनुदैर्ध्य मोड लेजर नहीं है; जबकि यह आवृत्ति के संदर्भ में स्थिर है, लाभ वक्र में कई अलग-अलग मोड होंगे। इसके अतिरिक्त, ये ब्रैग झंझरी तापमान के प्रति अपेक्षाकृत असंवेदनशील हैं (<0.02 एनएम/डिग्री सेल्सियस)। यह ध्यान दिया जाना चाहिए कि एसएम-पिगटेल्ड लेजर के लिए, फाइबर पर तनाव-प्रेरित बायरफिंगेंस लेजर डायोड के आउटपुट स्पेक्ट्रम को बदल सकता है। फाइबर के गुणों के कारण, पीएम-पिगटेल लेजर प्रभावित नहीं होंगे। इसका व्यापक रूप से DWDM, EDFA और CATV सिस्टम में उपयोग किया गया है।

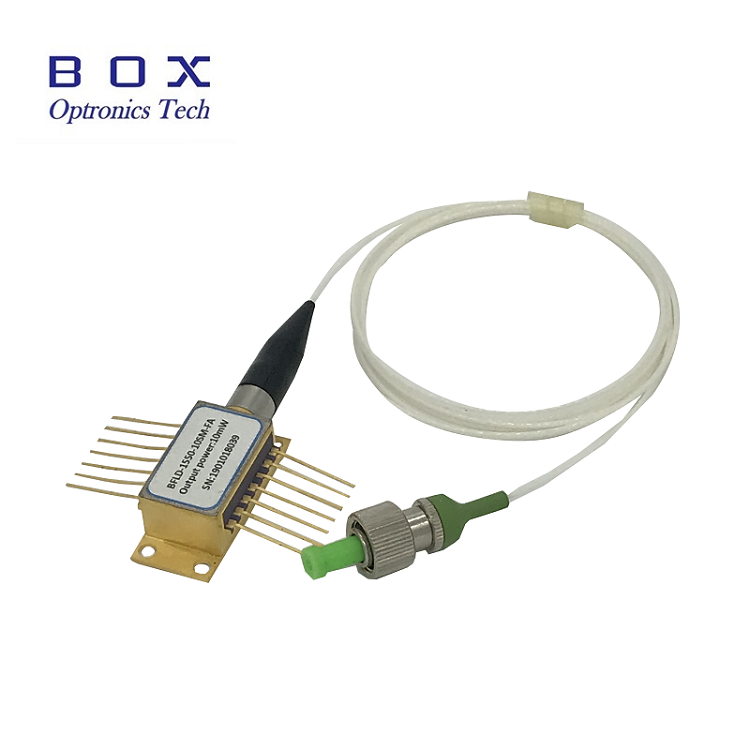

बॉक्स ऑप्ट्रोनिक्स एफबीजी स्टेबलाइज्ड पंप लेजर में कई विकल्प प्रदान करते हैं, हमारे पास 974nm 976nm 200mW 400mW 600mW पंप 14-पिन बटरफ्लाई लेजर डायोड है जिसमें Hi1060 SM फाइबर या PM फाइबर है। एक एकल मोड फाइबर पिगटेल या ध्रुवीकरण-बनाए रखने वाले फाइबर पिगटेल के साथ 100 और 700 मेगावाट के बीच। <1 एनएम की वर्णक्रमीय बैंडविड्थ के साथ, वे एर्बियम-डॉप्ड फाइबर के कोर पंपिंग के लिए अच्छी तरह से अनुकूल हैं, जैसे कि एर्बियम-डॉप्ड फाइबर एम्पलीफायरों, मोड-लॉक ऑसिलेटर्स और सीडब्ल्यू लेजर में।

980nm FBG स्टेबलाइज्ड पंप लेज़र सबकैरियर पर चिप के साथ एक प्लानर निर्माण का उपयोग करता है। हाई पावर चिप को एपॉक्सी-फ्री और फ्लक्स-फ्री 14-पिन बटरफ्लाई पैकेज में भली भांति बंद करके सील किया गया है और एक थर्मिस्टर, थर्मोइलेक्ट्रिक कूलर और मॉनिटर डायोड के साथ लगाया गया है। 980nm पंप मॉड्यूल उत्सर्जन तरंग दैर्ध्य को "लॉक" करने के लिए FBG स्थिरीकरण का उपयोग करता है। यह तापमान में परिवर्तन, ड्राइव करंट और ऑप्टिकल फीडबैक के तहत भी एक शोर-मुक्त नैरोबैंड स्पेक्ट्रम प्रदान करता है। तरंग दैर्ध्य चयन उन अनुप्रयोगों के लिए उपलब्ध है, जिन्हें उच्चतम उपलब्ध शक्तियों के साथ स्पेक्ट्रम नियंत्रण में उच्चतम प्रदर्शन की आवश्यकता होती है। यह मॉड्यूल Telcordia GR-468-CORE आवश्यकता में वर्णित अनुपालन करता है।
